Full HD видеокамера высокого разрешения VC58FHD-12
|
|
- HD-SDI двухмегапиксельная видеокамера
- Несжатое видео высокого качества в реальном времени
- Стандартный HD-SDI видео интерфейс
- CDS сенсор для управления механическим ИКфильтром
- Передача FHD (Full High Definition) видео на расстояние до 100
метров
- Простота установки: совместима со стандартным коаксиалиным
кабелем
- Матрица SONY 1/3" CMOS прогрессивного сканирования
- Разрешение 1920х1080
- Различные типы видеовыхода для различных применений
(композитный, S-video)
- Цифровое шумоподавление
- Интерфейс RS-485 для управления меню
- Крепление под C/CS объектив
|
| Цветная Full HD видеокамера VC58HD с технологией
цифровой передачи сигнала HD-SDI является современным воплощением новейших
разработок обработки и передачи видео сигналов. В этой камере используется
новая технология HD-SDI, специально разработанная для профессиональных
систем видеонаблюдения высокой четкости FULL HD. Видеокамера обеспечивает
разрешение 1080p (1920х1080) в цветном режиме. В ночное время выходной
сигнал видеокамеры преобразуется в реальный B/W сигнал, а так же сдвигается
цветовой светофильтр с матрицы CCD. В результате повышается качество
изображения, в ночном режиме пропадает цветовой шум, и как следствие
уменьшается размер файла при записи на DVR. Изображение с видеокамеры четкое
и ясное даже при неблагоприятных условиях освещения. Широкий диапазон
питающего напряжения 12VDC/24VAC. Высококачественная цветная камера VC58FHD
идеально подходит для широкого круга задач, где необходима высокая
надёжность и качество изображения. HD CCTV сигнал передается непрерывным
цифровым потоком по коаксиальному кабелю. Максимальное расстояние до
приемника HD-SDI сигнала составляет 100 метров. В случае необходимости
передачи цифрового видеосигнала на большее расстояние возможно применение
репитера HD-SDI. |
Особенности
- HD-SDI двухмегапиксельная видеокамера
- Несжатое видео высокого качества в реальном времени
- Стандартный HD-SDI видео интерфейс
- CDS сенсор для управления механическим ИКфильтром
- Передача FHD (Full High Definition) видео на расстояние до 100 метров
- Простота установки: совместима со стандартным коаксиалиным кабелем
- Матрица SONY 1/3" CMOS прогрессивного сканирования
- Разрешение 1920х1080
- Простое и удобное экранное меню
- Различные типы видеовыхода для различных применений (композитный, S-video)
- Цифровое шумоподавление
- Интерфейс RS-485 для управления меню
- Установка маскируемых приватных зон
- Крепление под C/CS объектив
|
Характеристики
| Матрица (CCD) |
1/3" CMOS
прогрессивного сканирования 2 МП |
| Чувствительность | 1.0 Lux without DSS(F1.2, 30IRE, AGC On) |
| Разрешение |
1080p (1920х1080) |
| Синхронизация | Внутренняя |
| Система сканирования |
Прогрессивная |
| Выходной сигнал видеокамеры | Цифровой: SDI
Аналоговый: Композитный сигнал, S-VIDEO |
| Стандарт выходного сигнала |
1.45G/s, HD-SDI Output (SMPTE 292M) |
| Скорость затвора видеокамеры | 1/30 сек |
| День/Ночь |
Выходной
порт День/Ночь, механический сдвигающийся фильтр |
| Последовательный порт управления | RS-485 |
| Оптика |
C / CS крепление объектива, автодиафрагма DC iris |
| Вес | 800 г |
| Питание видеокамеры |
12VDC |
| Потребляемый ток | 400mA |
| Рабочая температура |
-10 C ~ +50 C |
| Влажность | 90% RH |
|

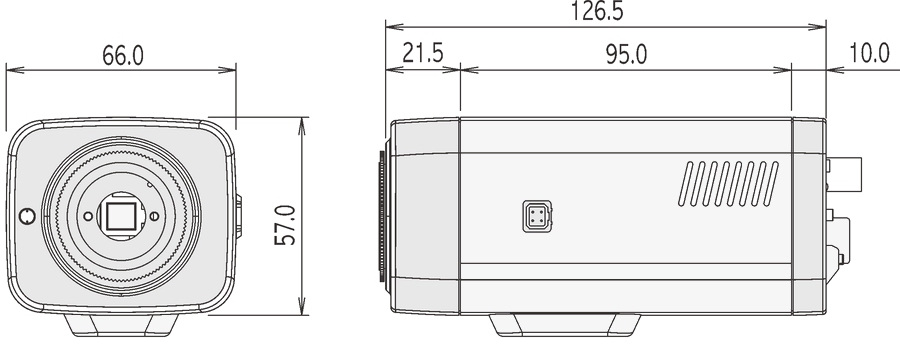

Размеры
 |
Схема подключения
Подключение питания к клеммам 12VDC - не полярное
CVBS-выход композитного видеосигнала
|
Меню видеокамеры
| РАЗДЕЛ МЕНЮ |
ПАРАМЕТР |
ЗНАЧЕНИЯ |
ЗНАЧЕНИЕ ПО УМОЛЧАНИЮ |
| VIDEO OUT SET |
SDI OUT FORMAT |
25
30
50
60 |
50 |
| VIDEO SELECT |
CVBS
S-VIDEO |
CVBS |
| CVBS OUT MODE |
PAL
NTSC |
PAL |
| DAY/NIGHT |
DAY/NIGHT MODE |
IR MODE |
| D -> N LEVEL |
--- |
--- |
| N -> D LEVEL |
--- |
--- |
| AWB |
AWB MODE |
ATW
PUSHLOCK
MANUAL
USER |
ATW |
| RED |
--- |
--- |
| BLUE |
--- |
--- |
| AWB RESET |
OFF
ON |
OFF |
| AE |
IRIS MODE |
DC
ESC
AE HOLD |
DC |
| BRIGHTNESS |
0 ~ 50 |
25 |
| FLICKERLESS |
50HZ
60HZ
OFF |
50hZ |
| BLC |
OFF |
|
| (ON) |
BLC ZONE |
CENTER
CENTER_B
CENTER_L
CENTER_R |
CENTER |
| |
|
LEVEL |
0 ~ 15 |
8 |
| LSC |
0 ~ 50 |
0 |
| AGC |
LOW
MID
HIGH |
LOW |
| DSS |
OFF
2X |
OFF |
| AE RESET |
OFF
ON |
OFF |
| PRIVACY |
AREA NUMBER |
1 ~ 4 |
1 |
| MASK DEFINE |
OFF
ON |
OFF |
| MASK LEVEL |
01 ~ 20 |
01 |
| MASK SIZE |
H-START |
0 ~ 250 |
45 |
| |
H-END |
5 ~ 255 |
95 |
| |
V-START |
0 ~ 250 |
30 |
| |
V-END |
5 ~ 255 |
80 |
| MASK POSITION |
MOVE: U/D/L/R |
|
| PRIVACY RESET |
OFF
ON |
OFF |
| EFFECT |
COLOR ADJUST |
RY GAIN |
1 ~ 50 |
15 |
| |
BY GAIN |
1 ~ 50 |
15 |
| SHARPNESS |
ENHANCEMENT |
0 ~ 15 |
08 |
| |
COLORING LEVEL |
0 ~ 10 |
05 |
| REVERSAL |
NORMAL
MIR
VER
FLIP |
NORMAL |
| 2DNR |
DNR EDGEE |
0 ~ 10 |
00 |
| |
DNR INTENSITY |
0 ~ 10 |
10 |
| EFFECT RESET |
OFF
ON |
OFF |
| SYSTEM |
CAMERA ID |
1 ~ 255 |
001 |
| ID DISPLAY |
OFF |
|
| (ON) |
MOVE: U/D/L/R |
|
| CAMERA NAME |
MAINCAMERA |
| NAME DISPLAY |
OFF |
|
| (ON) |
set name |
|
| FIRMWARE |
V104 |
| 485
TERM |
OFF
ON |
ON |
| BAUDRATE |
2400
4800
9600 |
9600 |
| SYSTEM RESET |
OFF
ON |
OFF |
| INITIALIZE |
FACTORY INIT |
OFF
ON |
OFF |
| <EXIT> |
SAVE/EXIT
EXIT
RETURN |
|
| |
| |
